جدول وزن ناودانی

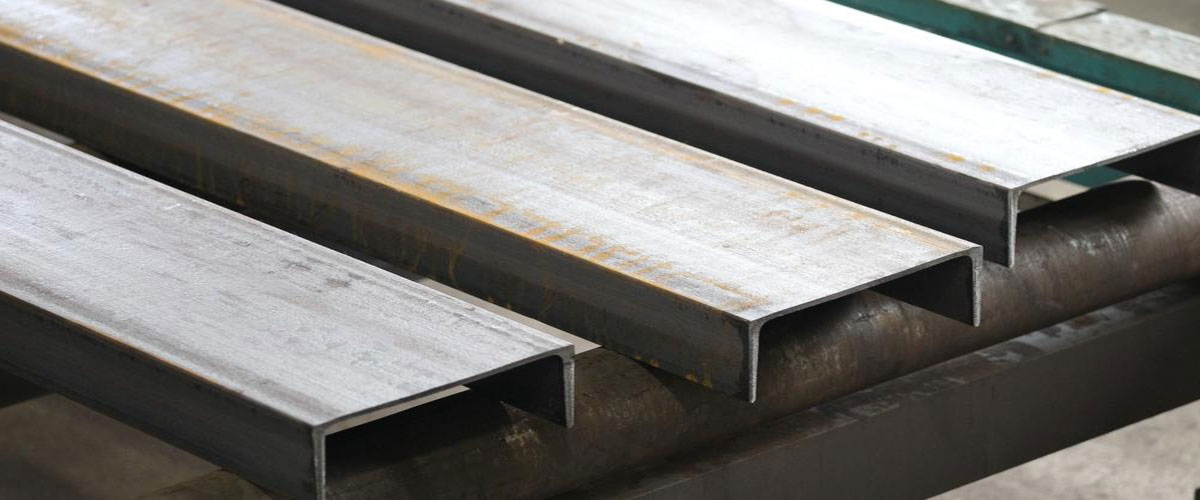

ناوانی پروفیلی به شکل U می باشد که به دو روش پرسی و فابریک تولید می شوند. در روش فابریک، پروفیل در طی پروسه تولید به شکل ناودانی یا U ساخته می شود اما در روش پرسی ناودانی طی فرایند پرس شکل دهی می گردد. از موارد کاربرد ناودانی می توان به استفاده در سازه های سبک فولادی، نصب سنک به روش خشک و تولید قفسه های محکم فلزی اشاره نمود. در ایران، ناودانی در دو نوع سبک و سنگین تولید می شود. به منظور انتخاب ناودانی مورد نظر، اطلاع از ابعاد و ویژگی های محصولات موجود ضروری است. این اطلاعات، از جمله طول، ارتفاع، عرض بال، وزن، سطح مقطع و ... را می توان با مراجعه به جدول اشتال مربوط پیدا و محاسبه کرد. در ادامه این مطلب، جدول وزن ناودانی های سبک و سنگین را در اختیار شما قرار خواهیم داد. برای تهیه انواع ناودانی در سایزهای مختلف با قیمت مناسب می توانید به فروشگاه اینترنتی آهن 724 مراجعه نمایید.
جدول وزن ناودانی سبک
همانطور که گفته شد ناودانی ها در دو نوع سبک و سنگین تولید می شوند. ناودانی سبک به آن دسته از ناودانی هایی گفته می شود که وزن کمتری دارند و وزن آن ها از مقادیر موجود در جدول اشتال کمتر است. ابعاد و وزن این ناودانی ها بر اساس جدول های محاسباتی اندازه گیری نشده و پایین تر از مقدار استاندارد است.
| سایز ناودانی (mm) | وزن هر متر شاخه (kg/m) | ارتفاع ناودانی (h) | عرض بال (b) | وزن شاخه 6 متری (kg/m) | وزن شاخه 12 متری (kg/m) |
|---|---|---|---|---|---|
| 80 | 7.05 | 80 | 40 | 42.3 | 84.6 |
| 100 | 8.59 | 100 | 46 | 51.54 | 103.08 |
| 120 | 10.40 | 120 | 52 | 62.4 | 124.8 |
| 140 | 12.30 | 140 | 58 | 73.8 | 147.6 |
| 160 | 14.20 | 160 | 64 | 85.2 | 170.4 |
جدول وزن ناودانی سنگین
ناودانی سنگین بر اساس ابعاد و اطلاعات درج شده در جدول اشتال تولید می شود. به عبارت دیگر، ابعاد و وزن ناودانی های سنگین دقیقا با اطلاعات جدول اشتال مشابه است.
| سایز ناودانی (mm) | وزن هر متر شاخه (kg/m) | ارتفاع ناودانی (h) | عرض بال (b) | وزن شاخه 6 متری (kg/m) | وزن شاخه 12 متری (kg/m) |
|---|---|---|---|---|---|
| 80 | 8.64 | 80 | 45 | 51.9 | 103.8 |
| 100 | 10.6 | 100 | 50 | 63.6 | 127.2 |
| 120 | 13.4 | 120 | 55 | 80.4 | 160.8 |
| 140 | 16.0 | 140 | 60 | 96.0 | 192 |
| 160 | 18.8 | 160 | 65 | 111.6 | 223.2 |
جدول وزن ناودانی بر اساس جدول اشتال
| ناودانی UNP | ارتفاع h (mm) | عرض b (mm) | ضخامت جان s (mm) | مساحت مقطع A (cm2) | وزن واحد طولG (kg/m) |
|---|---|---|---|---|---|
| 30*15 | 30 | 15 | 4 | 2.21 | 1.74 |
| 30 | 30 | 33 | 5 | 5.44 | 4.27 |
| 40 | 40 | 35 | 5 | 6.21 | 4.87 |
| 50 | 50 | 38 | 5 | 7.12 | 5.59 |
| 60 | 60 | 30 | 6 | 6.46 | 5.07 |
| 80 | 80 | 45 | 6 | 11 | 8.64 |
| 100 | 100 | 50 | 6 | 13.5 | 10.6 |
| 120 | 120 | 55 | 7 | 17 | 13.4 |
| 140 | 140 | 60 | 7 | 20.4 | 16 |
| 160 | 160 | 65 | 7.5 | 24 | 18.8 |
| 180 | 180 | 70 | 8 | 28 | 22 |
| 200 | 200 | 75 | 8.5 | 32.2 | 25.3 |
| 220 | 220 | 80 | 9 | 37.4 | 29.4 |
| 240 | 240 | 85 | 9.5 | 42.3 | 33.2 |
| 260 | 260 | 90 | 10 | 48.3 | 37.9 |
| 280 | 280 | 95 | 10 | 53.3 | 41.8 |
| 300 | 300 | 100 | 10 | 58.8 | 46.2 |
| 320 | 320 | 100 | 14 | 75.8 | 59.5 |
| 350 | 350 | 100 | 14 | 77.3 | 60.6 |
| 380 | 380 | 102 | 13.5 | 80.4 | 63.1 |
| 400 | 400 | 110 | 14 | 91.5 | 71.8 |
